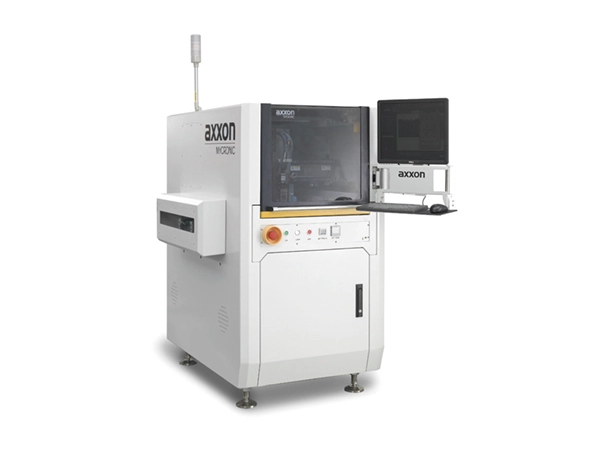

Seri Au saka in-line, kanthi otomatis, sistem dispensing kacepetan dhuwur nangani sawetara saka sudhut aplikasi dispensing.
Desain pigura terintegrasi njamin stabilitas struktural, nyebabake wektu aktif sistem sing luwih dawa, suda downtime, lan efisiensi sing luwih dhuwur. Panggunaan komponen internasional tingkat paling dhuwur nyuda tingkat kegagalan lan nyuda biaya operasi kanthi signifikan. Kanthi bagean sing rawan nyandhang luwih sithik, biaya pengadaan bisa disimpen. Motor linier dhuwur sing dipasangake karo skala linier resolusi mikron kanggo kontrol loop tertutup njamin presisi lan linuwih sing unggul.
Seri Au nampung produk kanthi macem-macem ukuran substrat. Nawakake konfigurasi fleksibel modul fungsional, kayata trek dual, katup dual, kemampuan miring, lan pemanasan ngisor telung tahap. Platform serbaguna ndhukung macem-macem proses dispensing lan jinis adesif, ngidini pangowahan produk kanthi cepet. Uga ndhukung konfigurasi fleksibel saka macem-macem katup dispensing, kalebu klep jetting lan klep sekrup.
Nyuda intervensi manual lan nambah tarif panggunaan peralatan. Kontrol volume adesif sing tepat lan algoritma visi sing akurat nambah asil dispensing. Drive motor linear mbisakake gerakan luwih cepet, nyilikake wektu lelungan sing ora produktif.
Ngilangi kabutuhan gerakan sumbu Z. Kacepetan jetting pneumatik nganti 250 titik / s-3 nganti 7 kaping luwih cepet tinimbang dispensing tradisional - dene kecepatan jetting piezoelektrik bisa nganti 500 titik / s. Bisa ngedol volume nganti 3 nL kanthi konsistensi sing ora bisa ditindakake kanthi cara tradisional. Operasi non-kontak nyegah tabrakan jarum karo workpiece, lan kemampuan kanggo dispense volume menit ndadekake iku cocok kanggo spasi kompak.
| Parameter dhasar | Au99S (Sistem Dispensing Inline kanggo Industri Semikonduktor) |
| Keperluan Daya | AC230V 8A 50/60Hz; Mesin: 1.8kW; Pemanasan ngisor: 1.8kW |
| Persyaratan Tekanan Udara | 90 psi (6 bar) |
| ukuran | 1050 x 1300 x 1450 mm (P x L x T) |
| Bobot | 1370 kg |
| Standar Sertifikasi | CE |
| Akurasi Posisi Sumbu XYZ | XY: ±25 µm @ 3σ; Z: ± 10 µm @ 3σ |
| XYZ Axis Repeatability | XY: ±10 µm @ 3σ; Z: ± 5 µm @ 3σ |
| Kacepetan maksimum | 1500 mm/s (XY) |
| Akselerasi | 1,5g |
| Sistem penggerak | Motor Linear (XY) / Motor Servo (Z) |
| Kapasitas beban konveyor | 3 kg |
| Conveyor jangkoan imbuhan jembaré | 35–480 mm |
| Ketebalan PCB | 0–6 mm |
| Protokol komunikasi | SMEMA |
| Reresik pinggiran minimal | 5,5 mm |
| travel Z-axis | 40 mm |
| Maks. area dispensing (Jalur Tunggal/Dual) | 350×480 mm / 350×215 mm (W×D) |
| Area miring presisi dhuwur (Jalur Tunggal/Dual) | 245×425 mm / 245×180 mm (W×D) |
