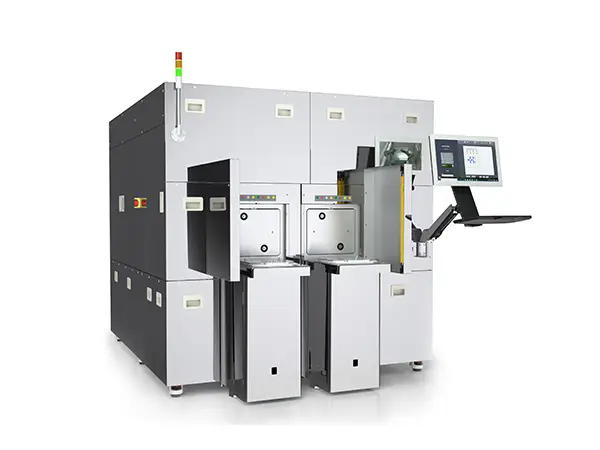

Apa Pembersih Plasma Semikonduktor lan Cara Kerjane?

Ing lingkungan steril sing dikontrol iklim saka fasilitas fabrikasi semikonduktor, wafer silikon miwiti lelungan liwat atusan langkah pangolahan sing rumit. Ing saben tahap, lumahing wafer kudu resik tanpa cacat. Nanging sawise pengupasan, etsa, utawa deposisi photoresist, rereged mikroskopis mesthi tetep - residu organik, oksida asli, lan partikel sub-mikron. Mungsuh sing ora katon iki, ukurane mung sawetara nanometer, bisa nyebabake cacat bencana: sirkuit mbukak, cendhak, utawa piranti sing gagal nyukupi spesifikasi kinerja. Cara reresik teles tradisional, sing gumantung ing adus kimia lan rinses, berjuang kanggo tekan ngisor struktur rasio aspek dhuwur lan bisa ninggalake residu kimia sing dadi rereged. Iki minangka tantangan sing ditindakake teknologi pembersihan plasma semikonduktor.


Pembersih Plasma Semikonduktor yaiku piranti khusus saka Peralatan Inspeksi Semikonduktor sing nggunakake plasma—gas terionisasi sing ngemot elektron, ion, lan radikal netral—kanggo mbusak kontaminasi saka permukaan semikonduktor tanpa ngrusak bahan dhasar. Proses kasebut garing, bebas bahan kimia, lan efektif banget kanggo ngresiki fitur mikroskopis sing dadi ciri piranti semikonduktor modern. Artikel iki bakal nyedhiyakake introduksi teknis lengkap babagan semikonduktorpembersih plasma. Kita bakal njelajah fisika dhasar plasma, ngrusak komponen sing nggawe sistem khas, mriksa spesifikasi teknis utama sing nemtokake kinerja, lan ngrembug peran kritis Peralatan Inspeksi Semikonduktor iki ing manufaktur lan kemasan semikonduktor. Apa sampeyan insinyur sing nemtokake peralatan anyar, teknisi sing ngoperasikake alat kasebut, utawa mung pengin ngerti teknologi utama ing rantai pasokan semikonduktor, artikel iki bakal menehi kawruh penting sing dibutuhake.

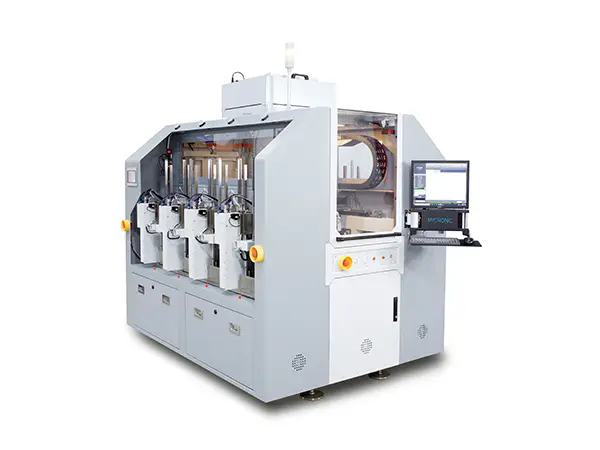

MYL10


Daftar Isi


1. Apa Iku Semikonduktor Plasma Cleaner lan Cara Kerjane?

A Semikonduktor Plasma Cleanerminangka alat presisi sing nggunakake sifat unik plasma kanggo ngresiki wafer semikonduktor, paket chip, pigura timbal, lan komponen elektronik liyane. Ing inti, piranti kasebut ngasilake listrik ing gas tekanan rendah, nggawe lingkungan sing reaktif banget. Plasma iki—kahanan papat materi—ngandhut koktail komplèks saka partikel sing energik banget: ion sing sacara fisik ngebom permukaan, radikal bebas sing reaksi kimia karo rereged, lan elektron sing mbantu nylametake discharge. Kombinasi tumindak fisik lan kimia kanthi efektif mbusak residu organik, oksida, lan kontaminasi partikel tanpa ngrusak struktur elektronik sing sensitif.


Prinsip dhasar ing mburi reresik plasma pancen gampang diterangake, nanging eksekusi sing elegan. Kamar proses dievakuasi menyang tingkat vakum sing dikontrol. Gas proses - biasane oksigen, argon, hidrogen, utawa campuran - dilebokake ing kamar. Radiofrequency (RF) utawa daya gelombang mikro banjur ditrapake ing gas, ionisasi lan nggawe plasma. Ing plasma, radikal oksigen (O*) kanthi agresif bereaksi karo kontaminan hidrokarbon, ngowahi dadi produk sampingan sing molah malih kayata karbon dioksida lan uap banyu, sing banjur dievakuasi dening sistem vakum. Bebarengan, ion argon nyedhiyakake bombardment fisik sing mbantu ngilangi partikel lan ngaktifake permukaan. Asilé yaiku permukaan sing resik lan aktif kanthi kimia siap kanggo langkah manufaktur sabanjure.


Mekanisme reresik iki menehi sawetara kaluwihan kritis. Proses kasebut pancen garing, ngilangi kebutuhan kanggo bahan kimia cair lan pembuangan sampah sing ana gandhengane. Iki uga sifate alus, amarga suhu plasma bisa dikontrol kanthi tepat kanggo nyegah karusakan termal. Sing paling penting, iku isotropik - tegese bisa ngresiki permukaan ing kabeh arah, kalebu bagian njero fitur rasio aspek dhuwur sing ora bisa digayuh solusi reresik cairan. Amarga alasan kasebut, Pembersih Plasma Semikonduktor wis dadi bagean penting saka Peralatan Inspeksi Semikonduktor ing manufaktur semikonduktor maju, fabrikasi MEMS, lan kemasan piranti.


1.1 Komponen Utama Pembersih Plasma Semikonduktor

A modernSemikonduktor Plasma Cleanerminangka sistem elektromekanis kompleks sing kasusun saka sawetara subsistem kritis, saben duwe peran tartamtu ing proses reresik. Pangertosan komponen kasebut penting kanggo insinyur sing tanggung jawab kanggo nemtokake, ngoperasikake, lan njaga Peralatan Inspeksi Semikonduktor jinis iki. Tabel ing ngisor iki nyedhiyakake rincian rinci babagan komponen utama lan karakteristik utama.


Komponen Fungsi Kriteria Pilihan Kunci
Kamar Vakum Encloses lingkungan pangolahan lan njaga kahanan vakum kanggo generasi plasma. Material (aluminium alloy vs. stainless steel), volume, geometri internal, meksa basa (biasane 10 ^ -5 Torr).
RF Power Supply & Jaringan sing cocog Ngasilake lan ngirim daya RF (biasane 13,56 MHz) kanggo nggawe lan nyonggo plasma. Frekuensi (13,56 MHz minangka standar industri), output daya, kemampuan cocog impedansi.
Sistem Pangiriman Gas Ngontrol lan ngatur aliran gas proses (O2, Ar, H2, CF4) menyang kamar. Pengontrol aliran massa (MFC), kemurnian gas (biasane 99,999% utawa luwih dhuwur), jumlah garis gas.
Sistem Pompa Vakum Evakuasi kamar menyang tingkat vakum sing dibutuhake lan mbusak produk sampingan proses. Tipe pompa (rotary vane + turbomolecular), kecepatan pompa, level vakum paling dhuwur.
Majelis Elektroda Pasangan RF daya menyang plasma; bisa dadi kopling kapasitif utawa induktif. Geometri elektroda (piring paralel vs. plasma remot), bahan (aluminium, silikon), pendinginan.
Sistem Kontrol Tekanan Njaga tekanan proses sing stabil liwat katup throttle lan sensor tekanan. Tipe sensor tekanan (manometer kapasitansi, pengukur Pirani), presisi kontrol, wektu nanggepi.
Sistem Kontrol & Monitoring Integrasi kabeh fungsi sistem lan ngawasi paramèter proses; asring kalebu layar demek HMI. Antarmuka piranti lunak, logging data, manajemen resep, fungsi weker, konektivitas (SECS / GEM kanggo otomatisasi).


Pabrik kita menehi penekanan khusus kanggo integrasi lan optimalisasi komponen kasebut. Pamilihan frekuensi RF, umpamane, nduwe pengaruh gedhe ing kapadhetan plasma lan energi ion. Nalika 13,56 MHz minangka standar industri amarga klasifikasi minangka pita frekuensi Industri, Ilmiah, lan Kedokteran (ISM), pilihan konfigurasi elektroda nemtokake manawa ruangan kasebut beroperasi ing mode plasma langsung utawa hilir-plasma. Sistem plasma langsung (gandeng kapasitif) ngasilake plasma sing luwih energik sing cocog kanggo reresik fisik lan aktivasi permukaan, dene sistem hilir (gandeng induktif) luwih lembut lan ngindhari karusakan ion, saengga cocog kanggo piranti semikonduktor sing sensitif.


1.2 Spesifikasi Teknis sing Nemtokake Kinerja

Kanggo karakter lengkap aSemikonduktor Plasma Cleaner, insinyur kudu ngerti seperangkat spesifikasi teknis sing nemtokake kemampuan reresik, throughput, lan amplop operasional. Parameter kasebut langsung mengaruhi asil proses lan kudu dievaluasi kanthi ati-ati nalika milih Peralatan Inspeksi Semikonduktor jinis iki. Tabel ing ngisor iki nyedhiyakake ringkesan rinci babagan spesifikasi kritis kanggo sistem Semiconductor Plasma Cleaner sing khas.


Paramèter Rentang Nilai Khas Dampak ing Kinerja
Volume Kamar 20 nganti 200 liter Nemtokake ukuran batch; kamar luwih gedhe nampung substrat luwih gedhe utawa luwih wafer saben roto.
Output Daya RF 50 W nganti 10 kW Daya sing luwih dhuwur mbisakake kapadhetan plasma sing luwih dhuwur kanggo ngresiki lan mbusak rereged sing luwih bandel.
Frekuensi RF 13,56 MHz utawa 2,45 GHz (microwave) 13,56 MHz punika standar; gelombang mikro (2,45 GHz) ngasilake plasma sing luwih terionisasi kanggo proses khusus.
Tekanan Basis 10^-5 nganti 10^-6 Torr Tekanan basa ngisor nyuda kontaminasi latar mburi lan nambah kemurnian proses.
Tekanan Proses 50 kanggo 500 mTorr Tekanan sing luwih murah ngasilake bombardment ion sing luwih arah; tekanan sing luwih dhuwur nambah reaksi kimia.
Kontrol Aliran Gas 0 nganti 500 sccm (standar kubik cm / min) Kontrol aliran sing tepat njamin komposisi gas sing bisa direproduksi lan asil reresik.
Keseragaman suhu +/- 5°C ngliwati substrat Suhu seragam njamin reresik konsisten ing kabeh bagean substrat.
Keseragaman Plasma Biasane +/- 5% variasi antarane kamar Keseragaman sing apik njamin kabeh substrat ing batch nampa dosis reresik sing padha.
Wektu Siklus 2 nganti 20 menit (pompa mudhun kanggo ventilasi) Wektu siklus sing luwih cendhek nambah throughput; imbangan karo efektifitas reresik iku kunci.


Spesifikasi kasebut ora sembarangan. Contone, tekanan dhasar 10^-5 Torr penting kanggo nyilikake sisa uap banyu lan oksigen ing kamar sadurunge gas proses dienal, nyegah reaksi sing ora dikarepake. Frekuensi RF 13,56 MHz minangka frekuensi ISM sing disepakati internasional, dipilih supaya ora ngganggu komunikasi radio. Ketepatan kontrol aliran gas, biasane digayuh karo pengontrol aliran massa termal, kudu dijaga ing +/- 1% saka titik sing disetel kanggo njamin pengulangan batch-to-batch. Ing pabrik kita, kita njaga standar kalibrasi sing tliti lan nyedhiyakake paket kualifikasi proses sing rinci karo saben sistem, njamin para pelanggan duwe data sing dibutuhake kanggo ngesyahke proses kasebut.


2. Yagene Reresik Plasma Diutamakan Dibanding Metode Reresik Basah Tradisional?

Sadurunge nggunakake reresik plasma sing nyebar, manufaktur semikonduktor gumantung utamane ing metode reresik kimia udan. Proses iki kalebu nyemplungaken wafer ing seri bathi kimia—biasane campuran agresif asam lan oksidator kayata solusi "piranha" (asam sulfat lan hidrogen peroksida) utawa RCA resik (SC-1 lan SC-2). Nalika efektif kanggo akeh aplikasi, reresik teles duwe watesan sing dadi masalah amarga ukuran piranti nyusut. Nalika industri pindhah saka skala mikron menyang sub-100nm, watesan reresik udan dadi kritis, lan teknik adhedhasar plasma muncul minangka alternatif sing unggul.


Coba pengalaman fasilitas kemasan semikonduktor utama sing berjuang karo mundhut asil ing proses ikatan kabel. Jalur perakitan nggunakake langkah reresik teles kanggo nyiapake bantalan jaminan, nanging asile tetep kurang saka 95%. Panyebab kasebut yaiku kontaminasi mikro: sisa bahan kimia pembersih lan kelembapan sing kepepet ing permukaan bantalan jaminan, nyegah lampiran kawat emas sing dipercaya. Sawise ngevaluasi proses kasebut, tim teknik ngganti langkah reresik basah kanthi proses reresik adhedhasar plasma. Ngasilake langsung mlumpat menyang 99,3%, lan garis kemasan wis njaga kinerja iki luwih saka telung taun. Iki dudu crita sing diisolasi; iku nuduhake owah-owahan dhasar ing industri.


Kaluwihan reresik plasma tinimbang reresik udan akeh banget lan signifikan:

1. Ora Ana Ampas Kimia.Reresik teles gumantung marang bahan kimia sing kudu dibilas kanthi ati-ati. Pembilasan sing ora lengkap ninggalake residu sing bisa ngganggu proses sabanjure, nyebabake gagal adhesi lan karat. Reresik plasma minangka proses garing sing mung ngasilake produk sampingan (gas) sing molah malih sing dipompa, ora ninggalake residu.

2. Ora Karusakan Mekanik.Agitasi fisik sing dibutuhake ing reresik teles bisa nyebabake struktur sing alus ambruk utawa copot. Iki penting banget kanggo fitur rasio aspek dhuwur ing piranti MEMS lan kanggo struktur sing rapuh kayata bantalan ikatan ing kemasan canggih. Reresik plasma ngindhari kekuwatan mekanik.

3. Tindakan Cleaning Isotropik.Reresik teles gumantung marang bahan kimia cair sing kudu mili menyang lan metu saka permukaan. Ketegangan permukaan cairan bisa nyegah saka tekan ngisor trenches sempit. Radikal reaktif ing plasma minangka gas, saéngga bisa nembus lan ngresiki kabeh permukaan sing katon, tanpa dipikirake geometri fitur.

4. Suhu Proses Kurang.Reresik teles asring mbutuhake suhu sing luwih dhuwur kanggo nggayuh tingkat reaksi sing dibutuhake, sing bisa nyebabake bahan sensitif lan nyebabake ekspansi termal ora cocog. Reresik plasma bisa ditindakake ing suhu sing cedhak, njaga integritas bahan sing diresiki.

5. Ora Ana Limbah Mbebayani.Produk sampingan kimia saka reresik teles kudu dianggep lan dibuwang minangka sampah sing mbebayani, kanthi biaya kepatuhan lingkungan sing signifikan. Pembersihan plasma mung ngasilake produk sampingan gas, sing bisa digosok nganggo sistem pengurangan standar.

6. Konsisten, Asil sing bisa diulang.Kontrol parameter plasma, kayata daya, tekanan, lan aliran gas, akurat banget. A uga-dirancangSemikonduktor Plasma Cleanerngasilake kahanan sing padha kanggo saben batch, mbusak variasi batch-to-batch sing mengaruhi reresik teles.

7. Langkah Proses Suda.Reresik teles biasane mbutuhake pirang-pirang langkah proses: kecemplung ing adus reresik, mbilas, lan pangatusan. Reresik plasma minangka siji-langkah, operasi prasaja. Iki nyuda jejak peralatan, wektu proses, lan penanganan operator.


Pamindhahan industri menyang reresik plasma ora mung pilihan teknis; iku syarat ekonomi lan kualitas. Nalika piranti semikonduktor terus nyusut lan teknologi kemasan dadi luwih nuntut, kebutuhan kanggo metode reresik sing garing, tanpa residu, lan ora ngrusak bakal tuwuh. Semikonduktor Plasma Cleaner minangka teknologi sing wis kabukten lan diwasa sing nyukupi syarat sing tepat.


3. Jinis Kontaminasi Apa sing Bisa Dibusak Pembersih Plasma Semikonduktor?

Salah pitakonan sing paling kerep saka engineers ngevaluasi aSemikonduktor Plasma Cleanerpunika: apa peralatan iki bener bisa mbusak? Jawaban gumantung saka jinis plasma lan gas proses sing dipilih. Reresik plasma bisa ngatasi telung kategori utama kontaminasi, saben mbutuhake pendekatan lan kimia sing beda. Pangertosan kategori kasebut penting kanggo pangembangan proses lan pilihan peralatan. Pabrik kita wis ngembangake macem-macem solusi reresik plasma lengkap, kanthi resep proses sing dioptimalake kanggo jinis kontaminasi tartamtu.


Kategori 1: Kontaminasi Organik.Kategori iki kalebu residu photoresist, sidik jari, lenga, pelumas, lan hidrokarbon liyane sing ditepungake sajrone pangolahan semikonduktor. Kontaminasi iki asring ana minangka film tipis lan ora katon sing bisa ngganggu deposisi utawa ikatan sabanjure. Pendekatan standar kanggo mbusak organik yaiku plasma oksigen. Radikal oksigen reaktif bereaksi karo karbon lan hidrogen ing bahan organik, mbentuk karbon dioksida sing molah malih lan uap banyu sing dievakuasi. Plasma tumindak minangka proses "pembakaran" sing efisien banget lan ora ngrusak ing suhu sing sithik. Kanggo residu organik utamane bandel, campuran oksigen karo argon utawa hidrogen bisa digunakake kanggo nambah reaksi kimia.


Kategori 2: Kontaminasi Anorganik.Kategori iki kalebu oksida asli (silikon dioksida, aluminium oksida), oksida logam, lan residu anorganik liyane. Kontaminan kasebut biasane diilangi kanthi nggunakake plasma sing nyuda. Pendekatan umum yaiku plasma hidrogen-argon, ing ngendi radikal hidrogen nyuda oksida logam bali menyang logam murni, kanthi efektif mbusak lapisan oksida. Utawa, plasma adhedhasar fluorine (nggunakake CF4 utawa SF6) bisa digunakake kanggo etch oksida, nanging iki kudu ditindakake kanthi ati-ati amarga fluorine agresif lan bisa ngrusak bahan dhasar. Pilihan campuran gas lan paramèter proses kudu dikalibrasi kanthi teliti kanggo mbusak oksida tanpa ngganti permukaan substrat. Kanggo oksida, plasma nyuda oksida menyang negara metalik, mbusak lapisan kasebut lan ngaktifake permukaan kanggo adhesi.


Kategori 3: Kontaminasi Partikulat.Kategori iki kalebu partikel bledug mikroskopis, serpihan logam, lan partikel liyane sing dumunung ing permukaan. Iki bisa nyebabake cacat ing proses sabanjure lan bisa dadi sumber kebocoran listrik. Pembuangan partikel ditindakake kanthi sputtering fisik nggunakake plasma argon. Ion argon nyerang permukaan kanthi energi sing cukup kanggo ngilangi partikel, sing banjur digawa dening sistem vakum. Iki minangka proses reresik murni fisik lan efektif kanggo mbusak partikel saka macem-macem ukuran. Nanging, kudu ditrapake kanthi energi sing cocog supaya ora ngrusak permukaan utawa fitur piranti.


Tabel ing ngisor iki nyedhiyakake pemetaan sing luwih rinci babagan jinis kontaminasi kanggo kimia plasma sing cocog.

Tipe Kontaminasi Sumber Umum Kimia Plasma Mekanisme Reresik
Sisa photoresist Proses litografi, etsa, stripping Plasma oksigen (O2) kanthi bantuan argon Oksidasi kimia: O* + CxHy → CO2 + H2O
Oksida asli (SiO2) Paparan udhara sajrone penanganan lan pangolahan Plasma hidrogen-argon (H2/Ar) Reduksi kimia: H* + SiO2 → Si + H2O
Oksida logam (Al2O3, CuO) Oksidasi sajrone pangolahan, utamane ing suhu sing dhuwur Plasma hidrogen (H2) karo pembawa argon Reduksi kimia: H* + MO → M + H2O
Sidik jari, lenga, pelumas Penanganan dening operator lan panyimpenan Plasma oksigen kanthi resik fluorine Oksidasi kimia lan volatilisasi
Partikulat (debu, filing logam) Lingkungan sekitar, nyandhang peralatan Argon sputtering plasma Bom fisik: Ar + + partikel → ejeksi
residu fluorokarbon Etsa plasma kanthi gas CF4 utawa SF6 Plasma oksigen karo Ar Oksidasi kimia saka film fluorocarbon


Pabrik kita nyedhiyakake layanan pangembangan proses sing komprehensif, ngewangi para pelanggan ngoptimalake resep reresik plasma kanggo tantangan kontaminasi sing spesifik. Kita njaga basis data proses sing diadegake kanggo atusan substrat lan rereged, lan tim teknis bisa ngrancang resep khusus kanggo aplikasi unik. Iki mesthekake yen Semikonduktor Plasma Cleaner menehi kinerja sing optimal kanggo syarat manufaktur tartamtu.


4. Kepiye Pembersihan Plasma Ngapikake Hasil Kemasan Semikonduktor?

Nalika reresik plasma semikonduktor penting kanggo fabrikasi wafer, pengaruhe ing tahap kemasan bisa uga luwih jero. Packaging-proses nyambungake mati semikonduktor menyang donya njaba lan nyedhiyani pangayoman mechanical lan lingkungan-melu seri saka langkah kritis: lampiran mati, ikatan kabel, enkapsulasi, lan timbal mbentuk. Saben langkah kasebut mbutuhake permukaan sing resik lan aktif kanthi kimia kanggo njamin sambungan sing kuwat lan dipercaya. Kontaminasi ing tahap kemasan minangka sumber utama mundhut asil lan gagal lapangan, lan reresik plasma wis kabukten minangka cara sing paling efektif kanggo ngilangi.


Kanggo mangerteni dampak reresik plasma ing asil kemasan, nimbang proses ikatan kabel. Ikatan kabel minangka teknologi sing wis diwasa, nanging tetep dadi cara sing dominan kanggo nggawe sambungan listrik antarane die lan pigura timbal. Proses kasebut nggunakake energi ultrasonik, panas, lan tekanan kanggo mbentuk las ing antarane kawat emas utawa tembaga lan bantalan ikatan ing die. Kanggo mbentuk ikatan sing bisa dipercaya, permukaan bantalan ikatan kudu bebas saka kontaminasi organik, oksida, lan partikel. Kontaminasi iki tumindak minangka penghalang, nyegah kontak logam-kanggo-logam intim sing dibutuhake kanggo las sing kuwat. Asil kasebut minangka ikatan sing lemah sing bisa gagal sajrone proses sabanjure utawa sajrone urip produk.


Ing jalur perakitan semikonduktor sing khas, sakumpulan die bisa uga duwe permukaan bantalan ikatan sing kontaminasi residu saka gergaji, panyimpenan, utawa penanganan dicing. Ngasilake obligasi kabel awal bisa uga 95%, tegese 5% saka obligasi lemah utawa ora lengket. Iki nerjemahake langsung menyang kethokan: saben ikatan sing lemah mbutuhake rework utawa nyebabake mati sing dicopot. Saiki bayangake efek saka langkah reresik plasma, langsung ditrapake sadurunge ikatan kabel. Plasma mbusak residu organik, nyuda oksida asli, lan kanthi kimia ngaktifake permukaan bantalan ikatan, saéngga reseptif banget kanggo ikatan. Ngasilake ing kumpulan sing diresiki plasma mundhak dadi 99,5%, nyuda tingkat kegagalan jaminan nganti 90%. Iki dudu pitungan teoretis; minangka asil nyata sing digayuh kanthi pirang-pirang garis kemasan.


Proses pengemasan liyane sing entuk manfaat saka reresik plasma kalebu:

  • Die Lampiran:Ing die attach, die dipasang ing substrat nggunakake adesif polimer. Kekuwatan ikatan adesif gumantung banget marang karesikan permukaan sisih mburi lan substrate. Reresik plasma mbusak residu organik lan oksida, njamin sambungan adesif sing kuwat lan ora kosong. Asil kasebut minangka paningkatan sing signifikan ing kekuatan geser die lan nyuda insiden delaminasi die.
  • Underfill:Underfill minangka bahan sing ditrapake ing antarane die lan substrat kanggo nglindhungi nabrak solder saka stres mekanik. Efektivitas underfill gumantung marang kemampuan kanggo mili kanthi lengkap lan seragam ing antarane komponen. Kontaminasi ing permukaan bisa ngalangi aliran, nggawe rongga sing tumindak minangka konsentrasi stres. Reresik plasma nambah wetting saka materi underfill, ngurangi tatanan voids lan nambah linuwih saka paket.
  • Molding:Ing proses ngecor, die encapsulated ing senyawa polimer. Adhesion antarane senyawa ngecor lan lumahing mati iku kritis kanggo nyegah Kelembapan ingress lan Ngapikake kekuatan mechanical paket kang. Reresik plasma ngaktifake permukaan mati, ningkatake adhesi sing kuat lan ngilangi delaminasi.
  • Solder Bump Flux mbusak:Kanggo paket flip-chip lan BGA (Ball Grid Array), fluks digunakake kanggo mbantu solder mbentuk bump. Sawise tatanan bump, residu fluks kudu dicopot kanggo nyegah karat lan supaya bisa mriksa kanthi akurat. Reresik plasma minangka cara sing efektif lan bebas residu kanggo mbusak residu fluks, supaya permukaan benjolan resik.


Dampak reresik plasma ing asil kemasan bisa diukur. Tabel ing ngisor iki nuduhake dandan khas sing diamati ing garis kemasan sawise introduksi langkah reresik plasma ing aliran proses.

Proses Packaging Ngasilake Sadurunge Reresik Plasma Ngasilake Sawise Reresik Plasma Ngasilaken dandan
Wire Bonding (Ikatan bola emas) 94-96% 99-99.5% 3-5%
Die Attach (ikat adesif) 92-94% 98,5-99,5% 4-6%
Underfill (aliran bebas void) 88-92% 97-98,5% 6-8%
Molding (adhesi) 90-93% 97-98% 4-6%


Sistem Semikonduktor Plasma Cleaner kita dirancang kanthi nggunakake aplikasi kemasan, nawakake fitur kayata jarak elektroda sing bisa diatur, kemampuan pangolahan batch, lan integrasi karo sistem penanganan otomatis. Kita ngerti manawa ing lingkungan volume dhuwur saka kemasan semikonduktor, linuwih lan bisa diulang ora bisa dirundingake. Peralatan kita nyedhiyakake kinerja konsisten sing dibutuhake kanggo nggedhekake asil lan nyuda sampah.


5. Kepiye Cara Milih Pembersih Plasma Semikonduktor Tengen kanggo Aplikasi Sampeyan?

Milih sing cocogSemikonduktor Plasma Cleanerkanggo aplikasi tartamtu iku kaputusan kritis sing mbutuhake evaluasi kabentuk syarat technical lan alangan operasional. Pilihan kasebut kalebu faktor keseimbangan kayata efektifitas reresik, throughput, biaya, lan kompatibilitas karo proses sing ana. Semikonduktor Plasma Cleaner minangka investasi modal sing signifikan, lan milih sistem sing salah bisa nyebabake kinerja suboptimal lan mbuwang boros. Pabrik kita wis ngembangake kerangka pilihan terstruktur kanggo mbantu para pelanggan navigasi proses iki lan milih sistem sing cocog karo kabutuhan.


Langkah 1: Nemtokake Contaminant sing bakal Dibusak.Langkah pisanan yaiku ngenali jinis kontaminasi sing kudu diilangi. Apa organik (photoresist, lenga), anorganik (oksida), utawa partikel? Kontaminasi sing beda mbutuhake kimia plasma lan kondisi proses sing beda. Contone, plasma oksigen efektif kanggo mbusak organik, nalika plasma hidrogen dibutuhake kanggo ngilangi oksida. Pamilihan Semikonduktor Plasma Cleaner kudu ndhukung kimia gas sing dibutuhake.

Langkah 2: Karakteristik Substrat.Bahan substrat lan geometri minangka faktor pilihan kritis. Apa materi? Apa silikon, gallium arsenide, utawa keramik? Materi kasebut bisa sensitif marang kondisi plasma tartamtu. Contone, sawetara bahan sing rentan kanggo karusakan bombardment ion lan mbutuhake plasma "alus" (konfigurasi plasma hilir). Geometri uga penting: apa substrat duwe struktur sing rapuh sing bisa rusak amarga bom fisik? Apa duwe fitur rasio aspek dhuwur sing mbutuhake reresik isotropik? Jawaban kanggo pitakonan kasebut bakal nemtokake konfigurasi elektroda sing dibutuhake lan kapadhetan daya.

Langkah 3: Evaluasi Persyaratan Throughput.Pira substrat sing kudu di resiki saben jam? Iki nemtokake ukuran kamar sing dibutuhake lan konfigurasi batch utawa inline. Kanggo produksi volume dhuwur, kamar sing luwih gedhe sing bisa nampung sawetara substrat luwih disenengi. Kanggo riset lan pangembangan, kamar cilik kanthi turnaround cepet luwih cocog. Wektu siklus Pembersih Plasma Semikonduktor (kalebu pompa mudhun, proses, lan ventilasi) kudu dicocogake karo wektu taktik produksi sakabèhé.

Langkah 4: Evaluasi Lingkungan Kamar Bersih.Lingkungan manufaktur semikonduktor dikontrol banget. Pembersih Plasma Semikonduktor kudu tundhuk karo spesifikasi kamar resik, kalebu kelas kebersihan, ventilasi, lan kompatibilitas elektromagnetik. Jejak peralatan lan ruang lantai sing kasedhiya uga kudu dianggep.

Langkah 5: Assess Pasokan Gas lan Abatement.Semikonduktor Plasma Cleaner mbutuhake pasokan gas proses kemurnian dhuwur lan sarana kanggo ngurangi (ngobati kanthi aman) gas buang. Sistem pasokan gas kudu bisa ngirim gas sing dibutuhake kanthi tingkat aliran lan kemurnian sing bener. Sistem abatement kudu dirancang kanggo nangani produk sampingan tartamtu sing diasilake dening proses reresik plasma (contone, senyawa organik sing molah malih, senyawa fluorin).

Langkah 6: Coba Otomasi lan Integrasi.Ing fasilitas manufaktur semikonduktor modern, Semikonduktor Plasma Cleaner arang alat sing mandiri. Biasane digabungake menyang jalur produksi otomatis. Sistem kasebut kudu bisa nyambungake karo sistem otomatisasi lan kontrol pabrik, biasane liwat protokol SECS/GEM (Standar Komunikasi Peralatan SEMI/Model Peralatan Umum).


Tabel ing ngisor iki ngringkes faktor keputusan kunci lan pitakonan sing kudu dijawab ing saben tahap proses pemilihan.

Faktor Pilihan Pitakonan kanggo Takon
Tipe Kontaminasi Bahan apa sing kudu dicopot? (Organik, oksida, partikel?)
Karakteristik Substrat Apa materi? Apa rapuh? Apa duwe fitur rasio aspek dhuwur?
Syarat throughput Pira substrat saben jam sing kudu diproses?
Lingkungan Cleanroom Apa kelas cleanroom? Apa papan lantai sing kasedhiya?
Pasokan lan Abatement Gas Apa proses gas sing dibutuhake? Carane gas exhaust bakal abated?
Otomatisasi lan Integrasi Apa sistem kudu nggabungake karo otomatisasi pabrik (SECS / GEM)?


Tim teknis pabrik kita kasedhiya kanggo mbantu proses pemilihan, nyedhiyakake data teknis sing rinci, demonstrasi proses, lan analisis biaya-manfaat. Kita ngerti manawa saben aplikasi unik, lan kita setya mbantu para pelanggan milih Semiconductor Plasma Cleaner sing nyedhiyakake solusi reresik sing paling efektif lan efisien kanggo kabutuhan tartamtu.


6. Pitakonan sing Sering Ditakoni (FAQ)

Pitakonan 1: Apa reresik plasma bakal ngrusak permukaan wafer utawa piranti semikonduktor?

Jawaban: Yen dioperasikake kanthi paramèter proses sing bener, reresik plasma minangka proses sing ora ngrusak. Faktor utama yaiku tingkat daya RF, tekanan proses, lan pilihan gas proses. Sistem plasma langsung (capacitively coupled) ngasilake plasma kanthi energi ion sing luwih dhuwur, sing bisa digunakake kanggo reresik agresif utawa aktivasi permukaan. Kanggo bahan sing sensitif, sistem plasma hilir (ing ngendi plasma digawe saka adoh lan radikal netral diangkut menyang wafer) bisa digunakake kanggo ngindhari karusakan bom ion. Kita nyedhiyakake layanan pangembangan proses lengkap kanggo mesthekake yen resep reresik plasma sampeyan ora ngrusak substrate.


Pitakonan 2: Apa bedane plasma oksigen lan reresik plasma argon?

Wangsulan: Reresik plasma oksigen gumantung utamane ing reaksi kimia. Radikal oksigen reaktif ngoksidasi rereged organik, ngowahi dadi karbon dioksida lan uap banyu. Pembersihan plasma argon utamane minangka proses fisik: ion argon sacara fisik ngebom permukaan, ngeculake partikel lan sacara fisik sputtering lapisan tipis. Plasma oksigen becik kanggo mbusak residu organik, dene plasma argon digunakake kanggo aktivasi permukaan lan kanggo mbusak partikel sing ora terikat sacara kimia. Akeh pangolahan reresik plasma nggunakake campuran oksigen lan argon kanggo nggabungake tumindak reresik kimia lan fisik.


Pitakonan 3: Apa wektu siklus proses sing khas kanggo pembersih plasma semikonduktor?

Wangsulan: Wektu siklus kanggo proses reresik plasma khas antara 5 nganti 20 menit. Iki kalebu wektu pump-mudhun (kanggo entuk vakum), wektu proses (langkah reresik plasma), lan wektu venting (kanggo bali kamar kanggo tekanan atmosfer). Wektu siklus nyata gumantung saka volume kamar, kacepetan pompa vakum, lan wektu reresik sing dibutuhake. Sistem Semiconductor Plasma Cleaner pabrik kita dirancang kanggo pamroses pompa-mudhun kanthi cepet lan efisien, kanthi wektu siklus khas 8-12 menit kanggo aplikasi kumpulan standar.


Pitakonan 4: Apa pembersih plasma semikonduktor bisa digunakake kanggo ngresiki piranti lan paket sing dirakit?

Wangsulan: Ya, reresik plasma digunakake kanggo ngresiki piranti lan paket sing dirakit. Iki asring ditindakake sadurunge ngecor utawa enkapsulasi kanggo mbusak rereged lan nambah adhesi. Pangobatan plasma kanthi efektif bisa ngresiki permukaan kabeh perakitan, kalebu mati, ikatan kabel, lan pigura timbal, tanpa nyebabake karusakan ing komponen sing alus. Care kudu dijupuk kanggo milih paramèter proses bener kanggo ngindhari impact ing kinerja piranti nglumpuk.


Pitakonan 5: Napa 13,56 MHz frekuensi RF paling umum kanggo reresik plasma?

Wangsulan: Frekuensi 13,56 MHz minangka pita frekuensi Industri, Ilmiah, lan Medis (ISM) sing diakoni sacara internasional. Iki tegese peralatan sing digunakake ing frekuensi iki ora kudu duwe lisensi lan ora bakal ngganggu komunikasi radio. Alokasi iki ndadekake 13,56 MHz minangka standar praktis kanggo peralatan pangolahan plasma. Frekuensi ISM liyane, kayata 2,45 GHz (microwave), uga digunakake kanggo aplikasi plasma khusus, nanging 13,56 MHz minangka standar sing paling akeh digunakake.


7. Babagan Shenzhen CKD Technology Co., Ltd.

Shenzhen CKD Technology Co., Ltd.,didegaké ing 2010 lan kantor pusat ing jantung hub inovasi tech China, punika Supplier premier dhuwur-mburi tliti dispensing lan peralatan packaging semikonduktor, kalebu majeng Semiconductor Inspection Equipment. Kanthi inventaris lengkap sing nyakup macem-macem merek lan model, lan stok kabeh jinis aksesoris, kita njamin produksi sing stabil, dipercaya, lan terus-terusan kanggo para pelanggan. Tim insinyur profesional kita ngirim solusi turnkey, lan dhukungan lokal ing Singapura, Malaysia, Vietnam, lan Thailand njamin sampeyan mesthi duwe jaminan teknis lan kualitas kanggo produksi sampeyan. Dipandu dening nilai inti saka "tliti, stabilitas, lan efficiency," CKD wis kasedhiya nginggilaken Manufaktur cerdas kanggo atusan perusahaan donya, menang pangenalan nyebar lan reputasi ngalangi ing industri.

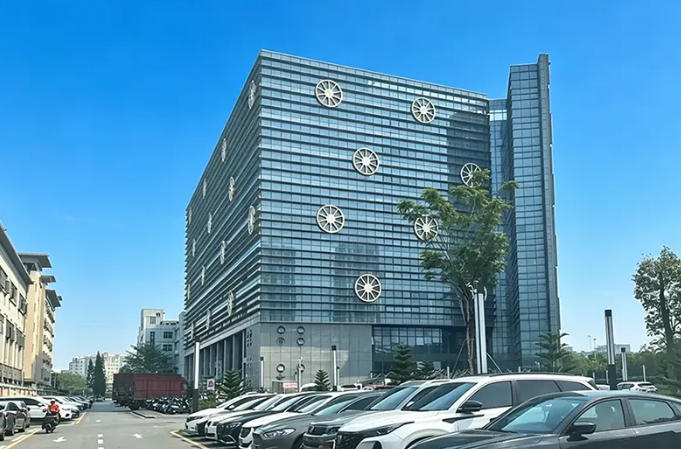

about us


8. Kesimpulan

IngSemikonduktor Plasma Cleanerminangka komponen kritis manufaktur lan kemasan semikonduktor modern. Kanthi nggunakake sifat unik saka plasma-kahanan materi kaping papat-nyedhiyakake cara sing garing, tanpa residu, lan tanpa karusakan kanggo mbusak kontaminasi organik, nyuda oksida asli, lan ngresiki permukaan. Teknologi kasebut dibangun kanthi dhasar rekayasa sing tepat: ruang vakum, sumber daya RF, sistem pangiriman gas, lan elektronik kontrol kabeh bisa digunakake kanggo nggawe lingkungan plasma sing dikontrol. Kaya sing wis diteliti, spesifikasi teknis utama - tekanan dasar, daya RF, kontrol aliran gas - langsung nemtokake kinerja lan kemampuan reresik sistem kasebut. Semikonduktor Plasma Cleaner ora mung piranti; iku enabler penting kanggo produksi semikonduktor dhuwur-ngasilaken, fabrikasi MEMS, lan packaging majeng, nyedhiyani karesikan lumahing sing prasyarat kanggo saben langkah proses sakteruse.


Sampeyan ngajak sampeyan sinau babagan carane CKD bisa ndhukung syarat manufaktur semikonduktor. Tim insinyur berpengalaman kita siyap ngrembug kabutuhan khusus sampeyan lan nuduhake kepiye Peralatan Inspeksi Semikonduktor bisa nggabungake kanthi lancar menyang jalur produksi sampeyan. Hubungi kita kanggo konsultasi gratis utawa gawe jadwal demonstrasi ing fasilitas kita. Hubungi Shenzhen CKD Technology Co., Ltd. dina ikikanggo nemokake macem-macem solusi manufaktur lan inspeksi semikonduktor lengkap.
