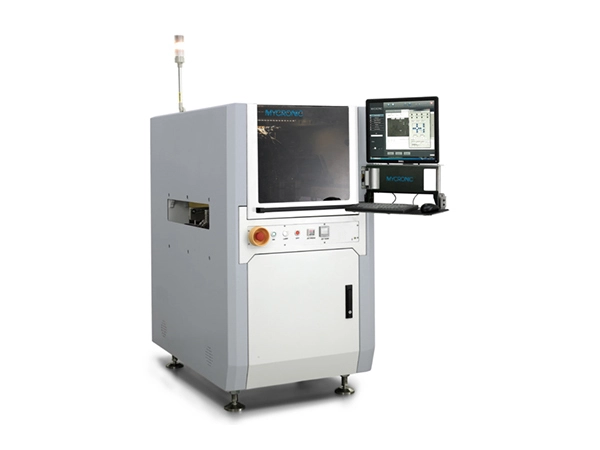

Sistem printing jet tempel solder MYJ10X nampung PCB non-planar (kanthi beda dhuwur kurang saka 0,4 mm) lan menehi kekandelan tempel solder sing bisa dikontrol, ngidini pangguna bisa nemtokake ketebalan sing beda ing macem-macem lokasi. Ndhukung printing langsung menyang komponen-dadi cocok kanggo 3D / proses perakitan ditumpuk-lan ngirim efficiency dhuwur dening mbusak perlu kanggo stencils.
- Ora stensil dibutuhake; utamané cocok kanggo aplikasi sing mbutuhake wangun gabungan solder tartamtu
- Pemrograman lan verifikasi kanthi cepet kanggo macem-macem produk
- Bisa nangani variasi sing signifikan ing volume solder antarane bantalan jejer ing produk sing padha
- Gampang ndhukung PoP (Package-on-Package) aplikasi dispensing solder
- Ora reresik dibutuhake; pangopènan gampang banget
- Utamané cocog kanggo produk karo Kapadhetan integrasi dhuwur
- Dispensing fleksibel cocok kanggo produk kanthi permukaan sing ora rata (dhuwur sing beda-beda); kontrol pas volume solder
| Parameter dhasar | MYJ10X In-line Solder Tempel Jetting Platform |
| ukuran | 770 x 1200 x 1400 mm (P x L x T) |
| Bobot Mesin | 650 kg (Konfigurasi standar) |
| Area Dispensing | W x D = 350 mm x 475 mm (Konfigurasi standar) |
| Maks. Ukuran PCB (Mode Jalur Tunggal) | W x D = 350 mm x 475 mm |
| Maks. Ukuran PCB (Mode Jalur Ganda) | W x D = 350 mm x 210mm (dual-track simultan) |
| Conveyor | Dhuwur 890–965mm; komunikasi SMEMA standar; pilihan dual-trek kasedhiya |
| Kapasitas beban konveyor (kalebu peralatan) | 3kg (kustomisasi dibutuhake kanggo beban sing luwih abot) |
| Conveyor jangkoan imbuhan jembaré | Trek tunggal: 50–475mm; dual-trek bebarengan: 50-210mm |
| Ketebalan PCB | 0,5 mm < T < 6 mm; pangaturan dhewe dibutuhake kanggo kekandelan liyane |
| Akurasi posisi | ± 30μm @ 3σ (X, Y) |
| Repeatability | ± 15μm @ 3σ (X, Y) |
| Maks. kacepetan | 1000 mm/s (X, Y) |
| Maks. percepatan | 1g (X, Y) |
|
|
|
| Paramèter dhasar | Katup jetting tempel solder |
| Konfigurasi katup AP (cilik) | 215–260μm; 2.1–3.2nl; 200Hz |
| Konfigurasi katup AG (medium) | 330–520μm; 5–20nl; 160–300Hz |
| Tekanan udara feed material | 15,9 Psi |
| Dhuwur jetting | 0,6 ± 0,1 mm |
| Jenis sertifikasi | CE |
